Munstycken för ultraljudssprutsystem

Vad är principen för ultraljudsförstoftning:

Ultraljudsströmförsörjningen omvandlar 50/60 Hz spänning till högfrekvent elektrisk energi. Denna elektriska energi överförs till en piezoelektrisk givare med omvandlaren, där den ändras till mekaniska vibrationer. Ultraljudsvibrationerna intensifieras av sonden och fokuseras vid spetsen där finfördelningen äger rum.

Det finns flera funktioner som är värda att notera. Sonder/horn kan endast monteras eller klämmas fast vid nodpunkten (punkt där ingen aktivitet är). För tillämpningar som involverar ett gränssnitt till en vakuumkammare eller annan typ av kemisk reaktionskammare, kan sonden bearbetas med en monteringsfläns som bultar till en befintlig port på reaktorn.

Alla sonder är tillverkade av höghållfast titanlegering (Ti-6Al-4V). Denna legering uppvisar också exceptionell motståndskraft mot kemiska angrepp.

Sonderna som visas ovan har en konformad finfördelningsyta. Dess syfte är att sprida ut sprayen. Vissa applikationer kräver att sprayen är mycket smal. I dessa fall skulpteras den finfördelande ytan till en plan eller nästan plan yta. Beroende på spraymönstrets breddkrav och den erforderliga flödeshastigheten kan finfördelningsytan ha en mycket liten diameter eller en förlängd, platt sektion.

Konfigurationen till vänster visar det konformade sprutmönstret som härrör från den koniskt formade finfördelningsytan. Det rekommenderas vanligtvis för användning i applikationer där mycket små mängder material ska levereras eller där flödeshastigheterna är mycket låga. en cylindrisk sprayform som används i applikationer där flödeshastigheten kan vara relativt hög, men där spraymönstrets laterala utsträckning måste begränsas.

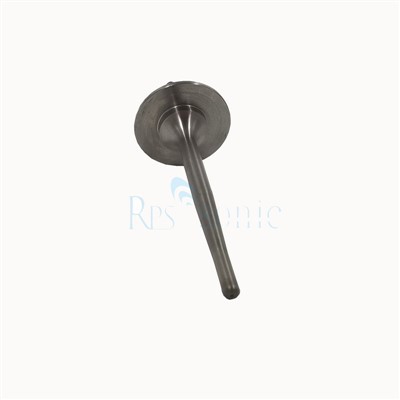

Introduktion av högtemperatur ultraljudsförstörare

De piezoelektriska omvandlarna som innefattar de aktiva elementen i ultraljudsmunstycken är begränsade till maximal driftstemperatur. Gränsen kännetecknas av Curie-punkten, definierad som den temperatur vid vilken den piezoelektriska egenskapen hos ett material försvinner, som ett resultat av förlusten av dess permanenta polarisering. För blyzirkonatetitanat-omvandlarna som används i ultraljudsmunstycken är Curie-punkten drygt 300 grader C.

Detta betyder dock inte att omvandlarna kan användas vid temperaturer var som helst nära denna gräns, eftersom försämringen av piezoelektrisk prestanda försämras gradvis, inte plötsligt, med ökande driftstemperatur. En praktisk övre gräns är cirka 150 grader C. Det finns ingen nedre temperaturgräns.

Därför är munstycket som innehåller dessa omvandlare likaledes begränsat till driftstemperatur, både vad gäller miljön i vilken de kan placeras och temperaturen hos vätskan som rinner genom dem. Metoder har utvecklats för luft- eller gaskylning så att det är möjligt att driva munstycken vid förhöjda temperaturer under vissa omständigheter. En annan faktor som måste ingå i den termiska ekvationen är att munstyckena själva genererar en del värme. Det är möjligt för ett munstycke som arbetar med hög effekt och med en 100-procentig amplitud att uppleva en temperaturhöjning på 30 grader C. Även om detta representerar ett extremfall, bör denna faktor komma ihåg vid bedömningen av vilken, om någon, kylning som krävs. Så hög temperatur ultraljud atomizer kräver bra temperaturbarriär och kylsystem.

Vilken information behöver vi innan vi rekommenderar dig lämplig utrustning.

Vad vi kan göra för dig:

Beroende på dina krav kan vi rekommendera dig lämplig atomizer. kan också anpassa ultraljudsförstörare för dig.

Om möjligt kan du skicka oss ett prov för test, så att du kan bekräfta finfördelningen innan beställning.

Om du behöver en helautomatisk ultraljudssprutmaskin kan vi designa åt dig och tillverka maskinen beroende på dina krav.
